Kazán leírás
- Felhasználóbarát, automata vezérlő, könnyen átlátható menüvel
- Magas, akár 92,7 % hatékonyság
- Alacsony károsanyag-kibocsátás (2020.Január 1.-től érvényes Környezettudatos Tervezés követelményeinek megfelelően)
- Minősített 6-8 mm vastagságú acéllemezekből hegesztett kazántest
- Különösen nagy felső tűztér
- Hosszú üzemelés, egy feltöltéssel
- Helytakarékos, kompakt kialakítás, 45°-os kéménycsonk kivezetés
- Folyamatos üzemelés a fűtésszezon alatt parázstartó funkcióval, nyári üzemmód, használati meleg víz előállításához
- A kézzel nyitható tisztítóajtónak köszönhetően nagy mértékben megkönnyített tisztítás
- A használati meleg víz hőmérsékletének rendszer hőmérséklettől független beállítása
Az EkoDUOX ZX automata kazán abban különbözik a
MATIX-tól, hogy:
- speciális, továbbfejlesztett égővel rendelkezik,
- kisebb alapterületen elfér - magasabb, ennek köszönhetően még a
MATIX-nál is nagyobb a kiegészítő tűztere,
- a 4., kilinccsel nyitható felső ajtónak köszönhetően könnyen tisztítható a hőcserélő felület.
Az EkoDUOX ZX egy tüzelőanyag tartállyal és automata csigamenetes adagolóval rendelkező kazán, amely 5-25 mm szemcsézettségű kőszénnel történő fűtésre alkalmas. A kazántest 6-8 mm vastagságú minősített acéllemezekből készül.
Az EkoDUOX ZX speciális kialakításának köszönhetően, környezetbarát üzemeltetést biztosít, kevés füst, és alacsony károsanyag kibocsátás, mégis magas, akár 92,7% hatásfok mellett. Fejlett, felhasználóbarát elektronikus vezérlő szabályozza a kazán vízhőmérsékletét, az adagoló és ventilátor működésének vezérlése által, valamint a vezérlőhöz csatlakoztatható berendezések (típustól függően pl. szivattyú, keverőszelep) működését. A kazán vezérlője opcionálisan együttműködhet különféle szobatermosztátokkal (HU-296, HU-281, HU-292), valamint internetes távfelügyeleti egységekkel (HU-505, HU-WiFi RS).
Az EkoDUOX ZX előnye a hőcserélők vízszintes szerkezete, a forró füstgáz örvénylését kényszerítő, kivehető turbulátorokkal, amelyek által a kazán folyamatosan magas hatásfokon dolgozik, valamint egy csöves hőcserélő, ami a tűzálló lemezek hűtését biztosítja, így meghosszabbítva az élettartamukat, és csökkentve az égés során keletkező káros anyagok kibocsátását. A kazán kéménycsonkja 45°-os szögben van kialakítva. A kazán fontos jellemzője a kompakt kialakítás, és könnyű tisztíthatóság.
Az EkoDUOX ZX kazán további előnye, hogy a tűztér, speciális, kerámialemezekkel van bélelve, amelyek optimalizálják az égési folyamatot.
A korábbi években és típusokban a csöves hőcserélő fölötti tűztér rész, kiegészítő tűztérként is funkcionálhatott. Ezen az adagoló működtetése mellett vagy helyett, lehetett a kazánt használni kiegészítő vegyestüzelésű üzemmódban és elégetni nagy, darabos tüzelőanyagokat is. Erre most a jogszabályok miatt a gyártó nem tehet ajánlást, és nem kínálhatja a jelenlegi típust úgy, mint kombinált tüzelésű kazánt.
Az EkoDUOX ZX működhet a fűtési szezonban folyamatosan anélkül, hogy le kellene állítani. A vezérlő lehetővé teszi használati melegvíz előállítását nyári időszakban is. A kazán tüzelőanyag-tartályának egyszeri feltöltése után, akár 1 hetes üzemelés is elérhető.
A speciális tűztérrel és az öntöttvas adagolóval gyártott EkoDUOX ZX kazán, és megfelel az EU 2020.01.01.-től hatályos, szilárd tüzelésű kazánok környezettudatos tervezésére vonatkozó követelményeinek.
Az EkoDUOX ZX 13, 20 és 25 kW teljesítményben kapható.

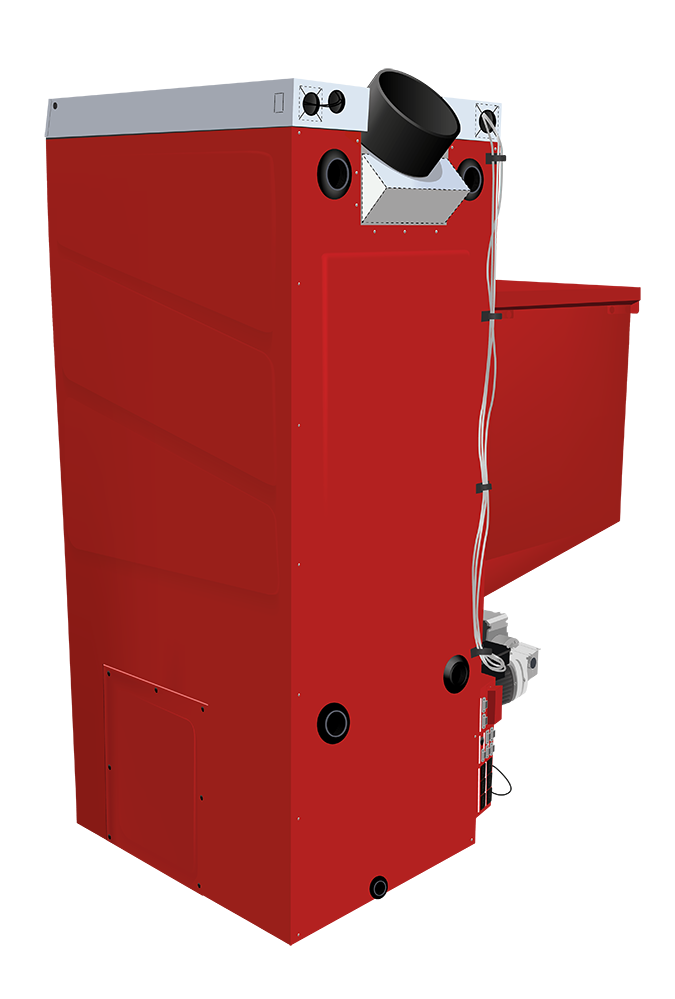

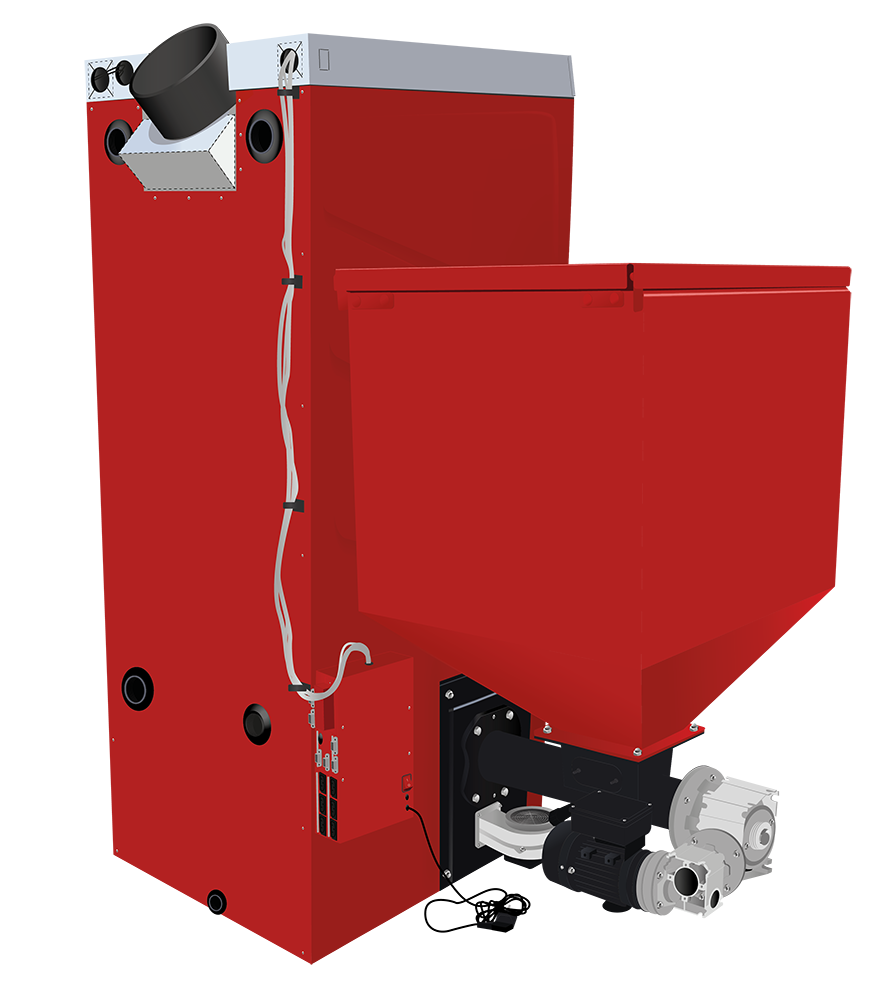

Kazán Jellemzői
1. A tüzelőanyag-tároló tartály fedelének nyitását és kitámasztását gázteleszkóp segíti.
2. Bevált, márkás alkatrészek és anyagok garantálják a kazán hosszú élettertamát és problémamentes működését.
3. 45°-os kémény kivezetés.
4. Könnyű hozzáférést biztosító 4 ajtó a nagy tűztér, égő és hőcserélők eléréséhez, tisztításához.
5. Vízszintes hőcserélők, kivehető turbulátorokkal (légörvénykeltőkkel), amelyek folyamatos magas hatásfokot biztosítanak.
6. Az égési folyamatot optimalizáló, speciális, kerámialemezekkel bélelt tűztér.
7. A hőelvezetést biztosító csöves hőcserélő, amely növeli a kazán élettartamát, és a káros anyagok kibocsátását is csökkenti.
8. Új generációs csigamenetes, öntöttvas adagoló, új könyökmentes kialakítással a lerakódások és elakadások elkerüléséért.
Műszaki adatok

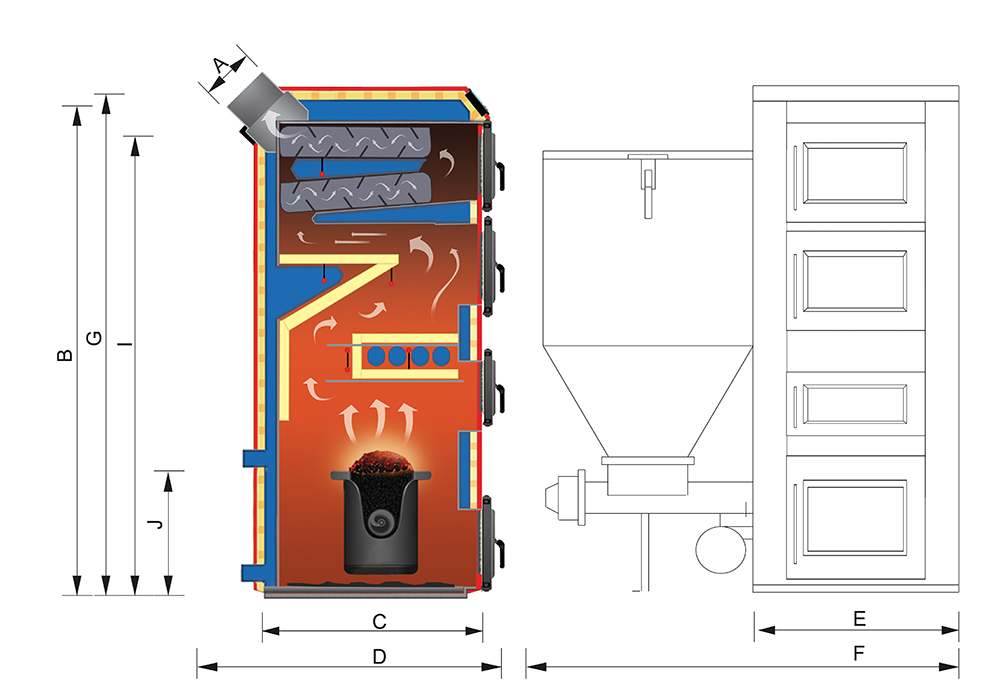

| EkoDUOX |
Kémény átmérő |
Kazán aljától a kéménycsonk aljáig |
Előremenő csonk |
Visszatérő csonk |
Mélység |
Szélesség |
Szélesség a tárolóval |
Magasság |
Súly |
| borítás
|
teljes |
| A |
B |
I |
J |
C |
D |
E |
F |
G |
| ZX 13 |
16 cm |
120 cm |
115 cm |
43 cm |
74 cm |
82 cm |
53 cm |
119 cm |
136 cm |
400 kg |
| ZX 20 |
18 cm |
164 cm |
146 cm |
46 cm |
74 cm |
82 cm |
53 cm |
119 cm |
167 cm |
450 kg |
| ZX 25 |
18 cm |
164 cm |
146 cm |
46 cm |
74 cm |
82 cm |
57 cm |
119 cm |
167 cm |
535 kg |
| EkoDUOX ZX (13 25) |
Egység |
Kazán típusa |
| 13 |
20 |
25 |
| Hőcserélő felület |
m2
|
1,2 |
2,0 |
2,5 |
| Hőteljesítmény |
kW |
10-12 |
12-19 |
20-27 |
| Hőhatásfok nominális/minimum teljesítmény mellett |
% |
8,4/90,7 |
90,5/89,9 |
90,8/92,7 |
| Legnagyobb vízhőmérséklet |
oC |
95 |
95 |
95 |
| Legnagyobb üzemi nyomás |
MPa |
0,2 |
0,2 |
0,2 |
| Kémény huzatigénye |
mbar |
0,13 |
0,13 |
0,13 |
| Kéménynyílás keresztmetszete |
cm2
|
200 |
200 |
200 |
| Tüzelőanyag tartály térfogata |
dm3
|
170 |
170 |
170 |
| Kazán víztömege |
dm3
|
70 |
80 |
90 |
| Vízcsonkok mérete |
col |
6/4" |
6/4" |
6/4" |
| Épület kifűthető területének megközelítőleges mérete |
m2
|
max
136 |
max
180 |
max
250 |
| Kazán tápegysége |
V/Hz |
230/50 |
| Ventilátor teljesítménye |
W |
35 83 |
| Készenléti energiafogyasztás |
W |
11 |
| Tüzelőanyag |
kőszén (szemcsézettség 5 25 mm, fűtőérték 28 30 MJ/kg, hamu olvadáspontja 1200 °C fölött) |
A gyártó és forgalmazó fenntartja a műszaki változások jogát. Az ábrázolások csak szemléltető jellegűek és eltérhetnek a valóságtól. A nyomdai és szerkesztési hibákért felelősséget nem vállalunk. E dokumentációban feltüntetett adatok cégünk tulajdonát képezik. Ezek bárminemű felhasználását, csak írásos kérés alapján engedélyezzük.
Termékismertető adatlap letöltése itt

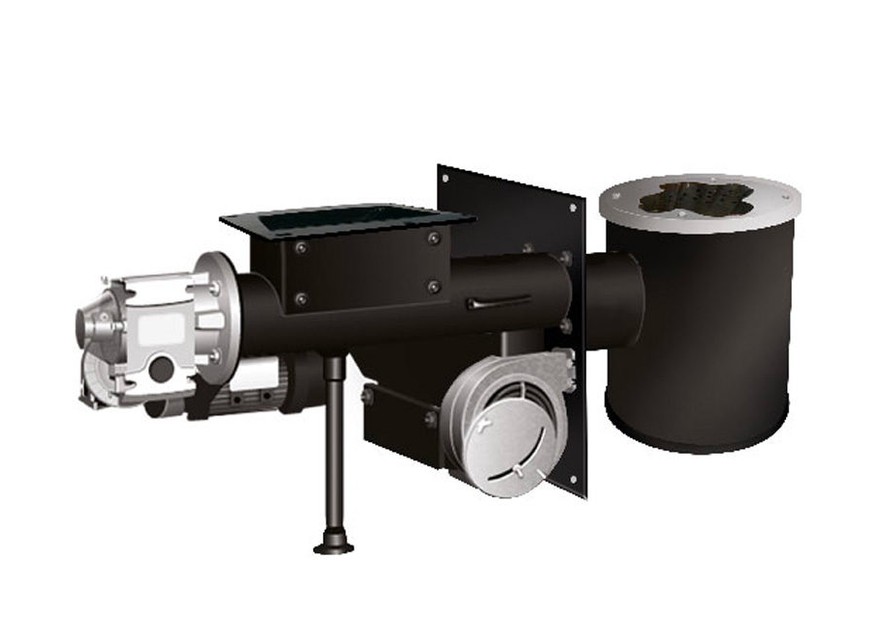

Továbbfejlesztett égő
Retortás égő
Az új generációs csigamenetes adagolóval ellátott, szilárd tüzelésű égő olyan megoldás, amely lehetővé teszi a legfeljebb 32 mm-es granulátum formájú tüzelőanyagok széles választékának alkalmazását. Az elsődleges tüzelőanyag 0-32 mm szemcsézettségű kőszén. Az égő szerkezeti változtatások nélkül, hibátlanul működik bio tüzelőanyagokkal is, mint például pellet, faforgács és szemes takarmány.
Az égő új fúvóka kialakítása, valamint az új tüzelőanyag adagolási módszer alkalmazása, lehetővé teszi olyan tüzelőanyagok alkalmazását, amelyek nehezebben eltüzelhetők, pl. magasabb salak tartalmú kőszén, ami nem megfelelő módon történő elégetés esetén, nagyobb mértékű salakosodást okozhat a kazánban.
Korróziónak ellenálló retortás égő.
Az égőfej szürke öntöttvasból, az adagolócsiga pedig gömbgrafitos vasból készül, ami magas korrózió elleni védelmet biztosít. Ez lényeges magas nedvesség és kéntartalmú tüzelőanyagok használata esetén, amelyek elősegítik a korróziót. Az öntöttvas használata csökkenti az adagoló zajosságát, és kevésbé hajlamos arra, hogy a rezgéseket a kazán más alkatrészeibe továbbítsa.
A fenti leírás az égő gyártójától származik. A KOLTON kazánoknál a szigorúbb bemérési feltételeket kell figyelembe venni.
